Lorsque vous planifiez votre prochaine construction de PC, vous vous concentrez probablement pour obtenir le meilleur combo CPU et GPU. Peut-être que vous songez à mettre à niveau vos vitesses de stockage ou votre esthétique RVB.
Case Airflow? Cela prend un siège arrière… si cela est même pensé. Mais la façon dont vous déplacez l'air dans votre cas peut avoir un impact considérable sur les thermales, les performances, l'acoustique de votre système et même la durée de vie – et vous donner la concentration de jeu que votre cœur désire.
En fait, Case Air Flow est l'une des rares domaines de la construction de PC où vous pouvez avoir un impact notable sans dépenser beaucoup d'argent. Que vous essayiez de réduire les températures du processeur de quelques degrés ou de faire taire un refroidisseur GPU agressif, le flux d'air est le fond de teint.
Comprendre comment Air Flow fonctionne dans un cas PC

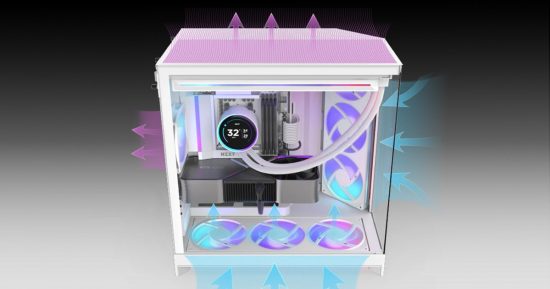

En termes simples, le flux d'air est le mouvement de l'air à travers votre cas d'un côté à l'autre. L'air frais est tiré de l'avant ou du bas, et l'air chaud est poussé en haut ou en arrière. Lorsqu'il est fait correctement, cela crée un flux d'air contrôlé qui refroidit votre processeur, votre GPU, vos VRM et même vos SSD ou vos RAM en dirigeant le flux d'air sur eux avant l'expulsion de l'air chaud.
Ce qui est souvent mal compris, c'est la façon dont les petits changements dans le placement ou l'orientation des ventilateurs peuvent perturber ou améliorer ce flux. Pensez au flux d'air comme une soufflerie, vous voulez qu'il soit lisse, linéaire et avec une turbulence minimale. Les câbles, l'espacement GPU exigu et les ventilateurs mal placés brisent tous ce tunnel.
Dans la plupart des situations, le flux d'air avant à dos peut être considéré comme l'étalon-or. Cela signifie que les ventilateurs à l'avant tirent dans l'air froid, qui est ensuite poussé sur vos composants et à l'extérieur par des ventilateurs d'échappement en haut et en arrière. Cependant, cela peut changer en fonction du type et de la conception de votre armoire PC.

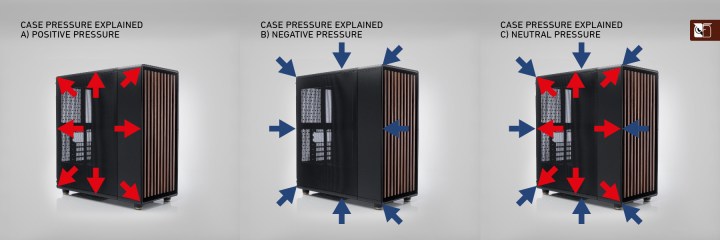

Position positive vs pression d'air négative
L'un des facteurs les plus négligés lors du refroidissement de vos composants à l'intérieur de votre étui PC est la pression de l'air. Cela fait référence à l'équilibre entre la quantité d'air entre par rapport à la quantité qui sort du cas.
La pression positive signifie qu'il y a plus de flux d'air d'admission que l'échappement. Cela entraîne l'excès d'air excessif à travers les lacunes dans le cas, ce qui aide à empêcher la poussière d'entrer là où elle ne devrait pas. Il est généralement préféré pour des constructions plus silencieuses et plus propres, surtout lorsque tous les points d'admission sont filtrés.
Une pression négative est l'endroit où plus d'air est épuisé que dans lequel a tendance à créer un flux d'air plus fort à travers le boîtier, mais il suce également de la poussière à travers des fissures et des lacunes non filtrées. Bien que potentiellement meilleur pour les thermiques GPU dans certaines configurations, il peut être plus bruyant et plus poussiéré au fil du temps.
La pression équilibrée ou neutre vise un rapport de flux d'air proche de 1: 1 entre les ventilateurs d'admission et d'échappement. Cela peut être idéal pour les thermiques neutres et le flux d'air cohérent, mais nécessite un placement de ventilateur délibéré et des vitesses de ventilateur appariées.

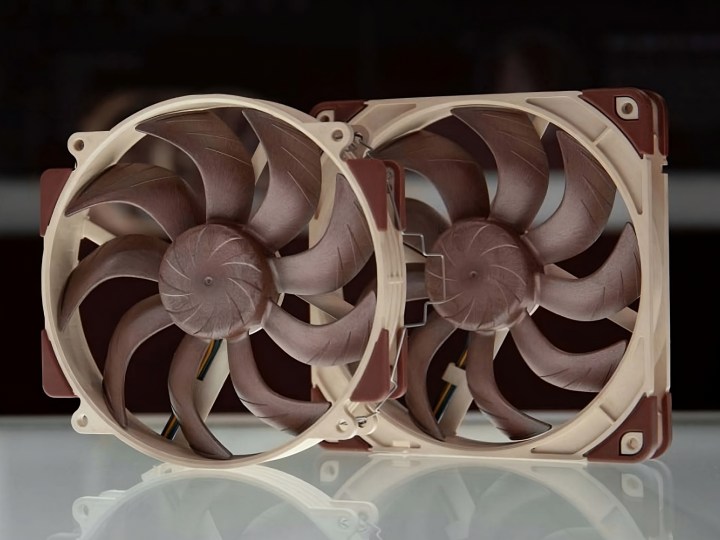

Types de ventilateurs et placement
La plupart des cas prennent en charge les ventilateurs de 120 mm ou 140 mm, mais des tailles de 80 mm, 92 mm et des tailles encore plus grandes existent. Considérez le support de votre cas pour différentes tailles et hiérarchisez les plus grandes tailles car ils peuvent déplacer plus d'air à des vitesses plus basses, ce qui les rend plus silencieuses. Cependant, le placement est plus important que la taille seule.
Les ventilateurs de pression statique sont idéaux lorsqu'ils soufflent par une résistance comme les filtres à poussière ou les radiateurs. D'un autre côté, les ventilateurs de flux d'air élevé fonctionnent mieux dans les zones ouvertes, comme l'arrière ou le haut d'un boîtier en filet.
Pour le meilleur effet, les fans doivent être sans obstruction. Cela signifie que les câbles doivent être acheminés proprement hors du chemin du flux d'air, et les radiateurs ne devraient pas bloquer le flux d'air des autres composants.
En règle générale, les ventilateurs d'admission doivent être à l'avant ou au bas, en dessinant dans l'air ambiant le plus frais, tandis que les ventilateurs d'échappement vont à l'arrière et en haut, car l'air chaud augmente naturellement. Cela garantit un mouvement thermique cohérent d'avant en arrière et en bas en haut. Il est important de noter que cela peut ne pas s'appliquer à chaque cas PC sur le marché, il est donc recommandé de suivre les instructions données par le fabricant de cas.
Pour comprendre de quel côté de votre ventilateur est l'admission et lequel est l'échappement, vérifiez les flèches marquées sur le cadre du ventilateur où l'on pointe vers la direction du flux d'air et l'autre montre la rotation de la lame. S'il n'y a pas de flèches, le flux d'air passe presque toujours du côté de la lame de ventilateur ouvert sur le côté avec les jambes de soutien et le hub, sauf si vous avez affaire à des ventilateurs de flux inversé.
Taille et orientation du boîtier
La conception et la taille de votre étui PC peuvent fortement influencer la configuration du flux d'air. Un boîtier ATX à mi-puissance, par exemple, bénéficie généralement de deux ou trois ventilateurs d'admission avant, un ventilateur d'échappement arrière et peut-être un ou deux échappements montés sur le haut.

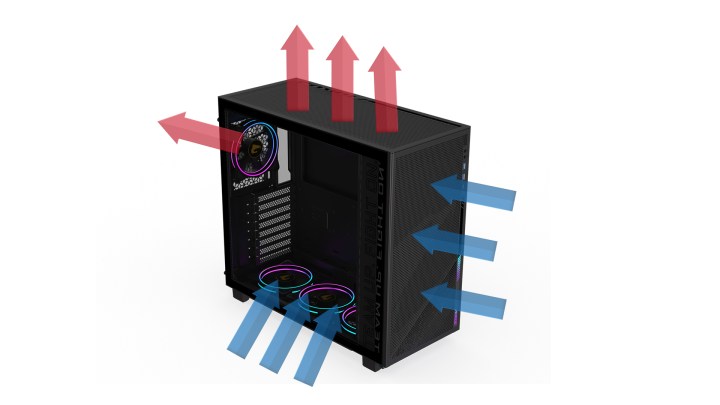

Dans les caisses à pleine puissance, vous pouvez ajouter des ventilateurs d'admission inférieurs ou des ventilateurs latéraux pour apporter un refroidissement supplémentaire aux GPU à hauteur haute. Ces plus grands cas prennent également en charge les modèles de flux d'air plus complexes comme le flux d'air vertical (en bas à-top) combiné avec un front-à-arrière.
Pour le facteur de petite forme (SFF) construit comme des étuis mini-itx, le flux d'air peut être plus délicat. Avec un espace limité, chaque ventilateur doit être positionné avec soin. L'apport provient généralement des évents latéraux ou inférieurs, et l'échappement est souvent limité à un ventilateur supérieur ou arrière. Dans ces cas, l'équilibrage de la pression devient plus difficile et les ventilateurs de pression statique sont essentiels.
Cas horizontaux pour Home Theatre PCS (HTPC) comme la crête de conception Fractal (photo ci-dessus), ou les conceptions de bancs ouvertes personnalisées. Ici, l'air peut s'écouler verticalement ou de gauche à droite en fonction de l'orientation de la carte mère. Vous devrez évaluer le refroidissement en fonction de la façon dont l'air chaud augmentera naturellement dans la disposition.
Optimisation du bruit et des performances
Un bon flux d'air ne concerne pas seulement les températures, c'est aussi une question de bruit. Un PC cool est plus silencieux, car les fans n'ont pas besoin de s'accélérer aussi agressivement. L'astuce consiste à déplacer suffisamment d'air sans surclasser vos fans.
Prenez du temps pour comprendre et configurer les courbes de ventilateurs en vous dirigeant vers votre BIOS ou en utilisant alternativement le logiciel dédié de votre carte mère. Vous pouvez même essayer le contrôle des ventilateurs, un utilitaire open source hautement recommandé qui offre une large gamme de contrôles pour presque tous les ventilateurs de votre PC.
Une courbe bien réglée permet aux ventilateurs de rester à basse vitesse pendant les tâches inactives ou légères et ne se reproduisent que sous la charge. Les ventilateurs plus grands aident ici, car ils peuvent fournir un meilleur flux d'air à des RPM inférieurs.
Évitez d'empiler les fans de manière redondante. Plus de ventilateurs ne signifient pas toujours un meilleur flux d'air, parfois, ils ajoutent des turbulences. Au lieu de cela, concentrez-vous sur le flux d'air lisse et dirigé de l'apport à l'échappement. Testez votre système en enregistrant les températures du processeur et du GPU pendant les tests inactifs, des jeux et des contraintes et ajuster en conséquence les vitesses ou le placement du ventilateur si les points chauds apparaissent.
L'entretien régulier va un long chemin
Même la meilleure configuration de flux d'air peut échouer si vos fans sont obstrués de poussière. Nettoyez les filtres tous les mois ou deux et retirer la poussière des lames de ventilateur à l'aide d'air comprimé ou une brosse de nettoyage. Il est également recommandé de remplacer la pâte thermique sur votre processeur tous les 2 à 3 ans, surtout si vos températures commencent à ramper avec le temps. Vérifiez également les orientations de vos fans de temps en temps, des erreurs se produisent, surtout lorsque les fans semblent identiques des deux côtés.
